LÍNEA DE PRODUCTOS EÓLICOS WEIQUE / Sistemas de abrazaderas

Abrazaderas de tubería y cleats para cables de aerogeneradores, organizados por zona, carga ambiental y documentación de proyecto.

Sistemas de Abrazaderas y Cleats para Cables

Ocho familias de producto seleccionadas según el tipo de línea, la carga, el entorno y la geometría de instalación.

FOTOS REALES DE PRODUCTO

La revisión de plataformas industriales muestra que los compradores comparan el cuerpo de la abrazadera, el acabado del soporte y el suministro como kit antes de leer la tabla técnica. Estas fotos suben ese contexto visual dentro de la página.

Cleat trefoil SS316 para tres cables unipolares de aerogenerador offshore — TC-316 · IEC 61914Cleat trefoil SS316Foto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Cleat trefoil de aluminio para tres cables unipolares en torre de aerogenerador — TC-AL · IEC 61914Cleat trefoil de aluminioFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Kit marino de abrazadera DIN 3015 para líneas hidráulicas de aerogenerador — M-400 · DIN 3015Kit marino de abrazadera hidráulicaFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

DIN 3015 heavy vibration pipe clamp with green PA66-GF body and steel plates — HS · Real SampleAbrazadera pesada antivibraciónFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Black PA66-GF DIN 3015 heavy series pipe clamp with zinc-nickel steel bracket — HS-100 · HeavyAbrazadera pesada negraFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Green DIN 3015 heavy pipe clamp with zinc coated cover plate and bolt — HS · CoatedAbrazadera pesada verdeFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Green thermoplastic DIN 3015 heavy pipe clamp front view — HS · PlasticVista frontal termoplástica pesadaFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Green thermoplastic heavy pipe clamp angled view with bracket details — HS · 45 degreeVista angular termoplástica pesadaFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Abrazadera pesada termoplástica para aerogenerador en vista tres cuartos — HS · 3/4 viewDetalle 3/4 de abrazadera pesadaFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

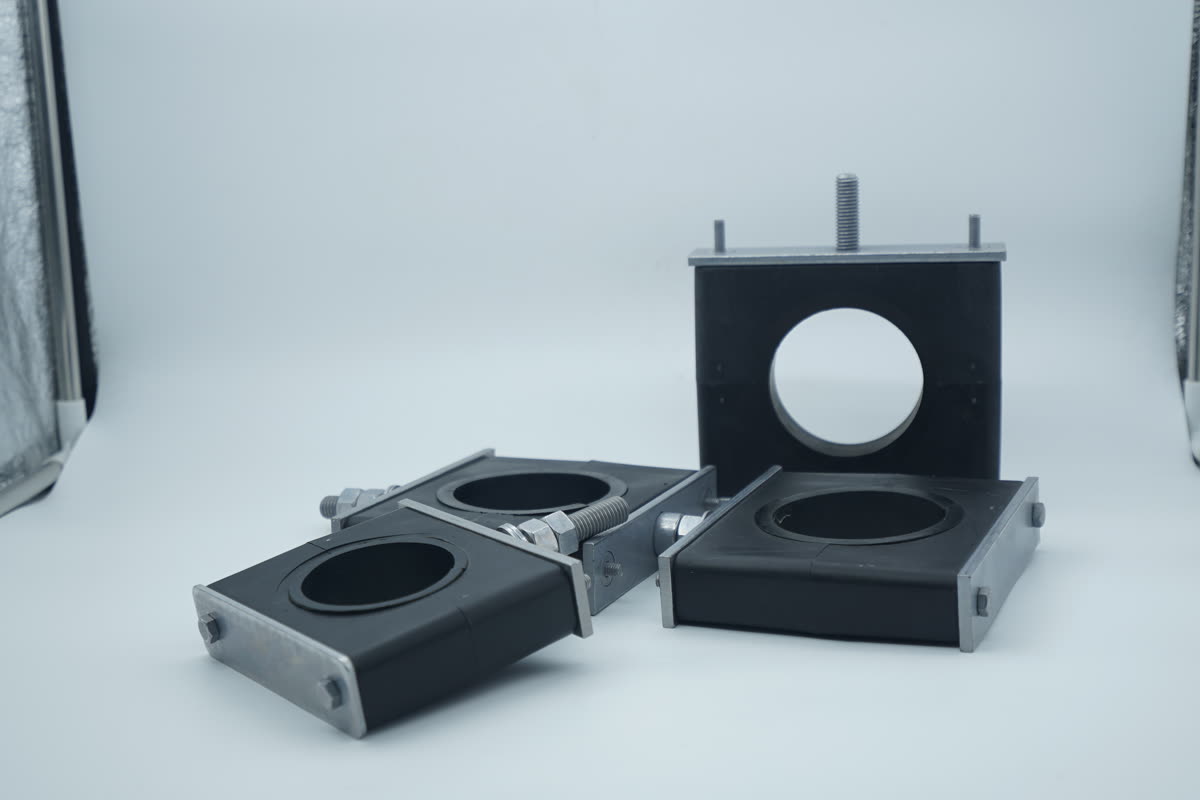

Abrazadera doble DIN 3015 para líneas hidráulicas de aerogenerador — TS-200 · TwinAbrazadera doble para hidráulicaFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

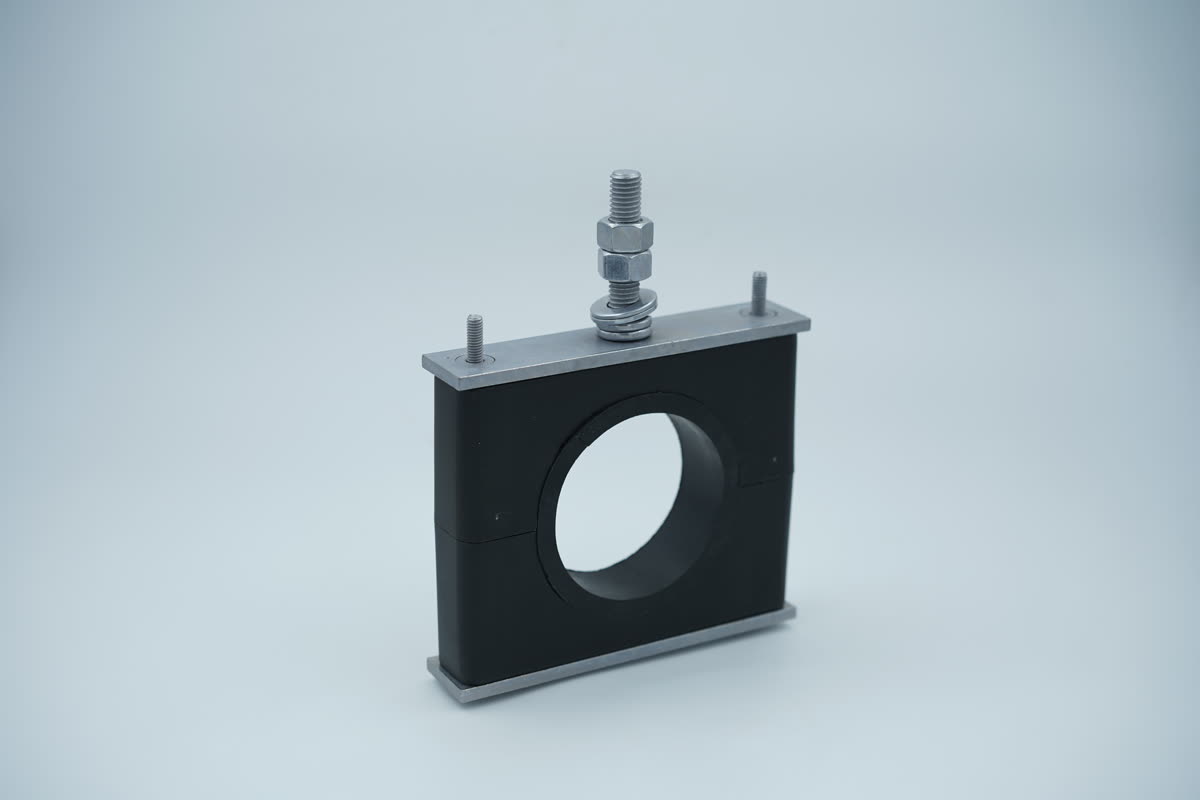

Abrazadera ligera PA66 para líneas de control en aerogenerador — LS-050 · LightVista frontal serie ligeraFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

LS · SideVista lateral serie ligeraFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Light series nylon pipe clamp angled view showing bolt hole pattern — LS · AngleVista angular serie ligeraFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Par de abrazaderas orientables para aerogenerador con soporte zinc-niquel — EQ · PairPar de abrazaderas orientablesFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Abrazadera orientable para aerogenerador en vista angular con cavidad de inserto — EQ · AngleVista angular orientableFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

Abrazadera orientable para tubo de aerogenerador con soporte zinc-niquel — EQ · FrontVista frontal orientableFoto de producto para revisar geometría, material, acabado y datos de compra antes de enviar la RFQ.

ENFOQUE PRODUCTO

Para proyectos eólicos, el mejor punto de partida no es solo un código de catálogo. Conviene asociar el producto con la zona de instalación, la corrosión, la carga de cortocircuito y los datos disponibles para la RFQ.

TC-316 · IEC 61914

Cleat Trefoil SS316

Retención trefoil en acero inoxidable marino para torres offshore, piezas de transición y rutas de cable expuestas, donde la corrosión salina y la resistencia al cortocircuito son riesgos clave.

Zona · torre offshore / TP
Material · SS316 / 316L + tornillería A4
Datos RFQ · OD de cable, kA, separación, ambiente

Ver producto →

TC-AL · IEC 61914

Cleat Trefoil de Aluminio

Cleat trefoil ligero para rutas de cable en torre y parques onshore, cuando se busca equilibrar rapidez de montaje, bajo peso y resistencia a la corrosión.

Zona · torre / ruta onshore
Material · aluminio marino + liner
Datos RFQ · OD de cable, paso de fijación, corriente de falla

Ver producto →

M-400 · DIN 3015

Kit Marino DIN 3015 Hidráulico

Kit completo para líneas hidráulicas de góndola, torre y servicio offshore: medias abrazaderas, placa base, placa de cierre y tornillería A4 como conjunto documentado.

Zona · góndola / TP / hidráulica offshore
Material · PA66-GF, herrajes 316L, A4-80
Datos RFQ · OD de tubo, presión, recubrimiento, certificado

Ver producto →

Rutas de compra

PrecioFactores de precio en DIN 3015Material, diámetro, recubrimiento, herrajes y certificados que cambian el coste. Plazo / MOQMuestras, MOQ y plazo de producciónQué preparar antes de pedir muestras de abrazaderas para aerogeneradores. RFQDatos para abrazaderas no estándarOD de tubo, cargas, planos, materiales y documentos de aceptación. DocumentosPaquete documental para abrazaderas eólicasPlanos, certificados, informes de recubrimiento y trazabilidad. Cleats offshoreCompra de cleats trefoil SS316IEC 61914, corrosión, tornillería A4 y datos RFQ offshore. MaterialSS316 vs aluminio en cleats trefoilCorrosión, peso, coste y restricciones de instalación. RFQ cleatChecklist de especificación trefoilOD, cortocircuito, paso, montaje y documentos.

SOLUCIONES DE ABRAZADERAS PARA AEROGENERADORES · SERIES Y DATOS DE APLICACIÓN

Familias de producto

Pasos Ø

CAD dispon.

STEP · IGES

SGC

ISO 9001:2015

Código	Serie · Descripción	Ø Línea / cable	Material	Capacidad	Norma	Ficha técnica
HS-100	Serie pesada HS · DIN 3015-1Abrazadera monotubo de servicio pesado. Estándar en líneas de refrigeración de góndola.Estándar refrigeración góndolaGuía técnica →	Ø 21 – 273 mm20 pasos de Ø	PA66-GFplaca S355	100BAR	DIN 3015-1Pesada	Ver producto
TS-200	Serie doble TS · DIN 3015-2Abrazadera doble en paralelo. Impulsión y retorno hidráulico de pitch en un solo soporte.Estándar pitch/yawGuía técnica →	Ø 6 – 60 mm28 pasos de Ø	PP · PA66-GFinserto EPDM · torn. 8.8	250BAR	DIN 3015-2Doble	Bajo pedido
SO-300	Serie stand-off SO · DIN 3015-3Abrazadera aislada stand-off para colectores de refrigeración de alta temperatura e hidráulica de torre.Estándar hidráulica de torreGuía técnica →	Ø 76 – 273 mm14 pasos de Ø	PA66-GF + cerámicavástago S355 · torn. 8.8	160BAR	DIN 3015-3Stand-off	Bajo pedido
TC-316	Cleat Trefoil de Acero Inoxidable SS316Sujeción de cables trifásicos para torres offshore, piezas de transición y rutas marinas expuestas. Con tornillería A4 y revestimiento protector.OFFSHORE · ALTA CORROSIÓNGuía técnica →	Ø según proyectoformación trefoil	SS316 / 316Ltornillería A4 · liner	Cortocircuitoverificado por proyecto	IEC 61914cleat de cable	Ver producto
TC-AL	Cleat Trefoil de AluminioSujeción trifásica ligera para torres y rutas onshore donde importan el bajo peso, la instalación rápida y la resistencia a la corrosión.TORRE · ONSHORE · BAJO PESOGuía técnica →	Ø según proyectoformación trefoil	Aluminio marinotornillería inox. · liner	Cortocircuitoverificado por proyecto	IEC 61914cleat de cable	Ver producto
M-400	Kit Marino de Abrazadera Hidráulica DIN 3015Kit completo para líneas hidráulicas offshore con medias abrazaderas, placa base, placa de cierre y tornillería A4 para góndola y pieza de transición.HIDRÁULICA OFFSHORE · KIT COMPLETOGuía técnica →	Ø 33 – 219 mm11 pasos de Ø	Herrajes 316Lcuerpo PA66-GF · A4-80	160BAR	DNV ST-0126por diseño	Ver producto
LS-050	Serie ligera LS · DIN 3015-1Serie ligera para aire de control y líneas de instrumentación de pequeño diámetro.Control · instrumentoGuía técnica →	Ø 6 – 42 mm16 pasos de Ø	PPNBR / EPDM · torn. 8.8	40BAR	DIN 3015-1Ligera	Bajo pedido
EQ	Ingeniería a medida EQGeometrías por plano — diseño, FEM, prototipo y ensayo de tipo en 6 semanas.A medida · no estándarGuía técnica →	Según planorango libre	Según especif.FEM · Ansys	—según especif.	A medidasegún RFQ	RFQ →

[a]Las asignaciones predeterminadas reflejan especificaciones OEM típicas; sustituciones bajo pedido.

[b]Las series DIN 3015 usan cuerpos PA66-GF y herrajes 316L o aluminio según proyecto; los materiales de los cleats se seleccionan por separado.

[c]Índice completo de SKU bajo pedido.

[d]Biblioteca CAD: STEP / IGES / SolidWorks / Inventor — archivos específicos de producto disponibles bajo pedido mediante consulta de ingeniería →

Soporte de selección

¿No está seguro de qué sistema de fijación es el adecuado? Envíe la zona del aerogenerador, el diámetro exterior de la tubería o cable, la carga, la temperatura y las condiciones de exposición. Ingeniería le devolverá una solución y recomendación de material.

Respuesta de ingeniería
en 48 h

FOTOGRAFÍA DE PRODUCTO · SERIES DE ABRAZADERAS EÓLICAS · SOPORTE RECUBIERTO Zn-Ni

LS · SideVista lateral serie ligera

Abrazaderas DIN 3015 · cleats trefoil SS316 · cleats trefoil de aluminioSolicitar muestras o ficha técnica →

Sistemas de abrazaderas para aerogeneradores organizados por zonas de instalación, cargas ambientales y documentación del proyecto.

Leer biblioteca técnica →
