§ 00 — PORTADA / RESUMEN DE ESPECIFICACIÓN
Línea especializada de Weique para energía eólica

De la aplicación en turbina al plano de abrazadera.

Convertimos los requisitos de cada zona de la turbina en selección de abrazaderas, especificaciones de material y soluciones listas para plano. La revisión cubre vibración, corrosión, temperatura, geometría de tuberías o cables, interfaces de montaje y documentación.

Certificado Mat.EN 10204 · Tipo 3.1
Test CorrosiónISO 9227 · ≥ 1440 h
Tiempo RespuestaIngeniero · < 48 h
Seleccionar abrazadera → Enviar RFQ / plano →
Cobertura de aplicaciones3 zonas de turbina · 2 entornos
Rango de diámetroØ 6 – 273 mm
MercadosOEM eólicos
SERIEHS · DIN 3015-1
MATERIALPA66-GF / S355
PLANOBajo petición
[1]DIN 3015 — Abrazaderas de tubo, partes 1, 2, 3.
[2]IEC 61400-1 ed.4 — Requisitos de diseño de aerogeneradores.
[3]EN 10204 tipo 3.1 — Certificado de material.
[4]ISO 9227 — Ensayo de corrosión en niebla salina (≥ 1440 h).
[5]DNV ST-0126 — Estructuras marinas offshore (ref. de diseño).

FOTOGRAFÍA DE PRODUCTO · SERIES EÓLICAS · SOPORTES Zn-Ni

Ver todas las series →

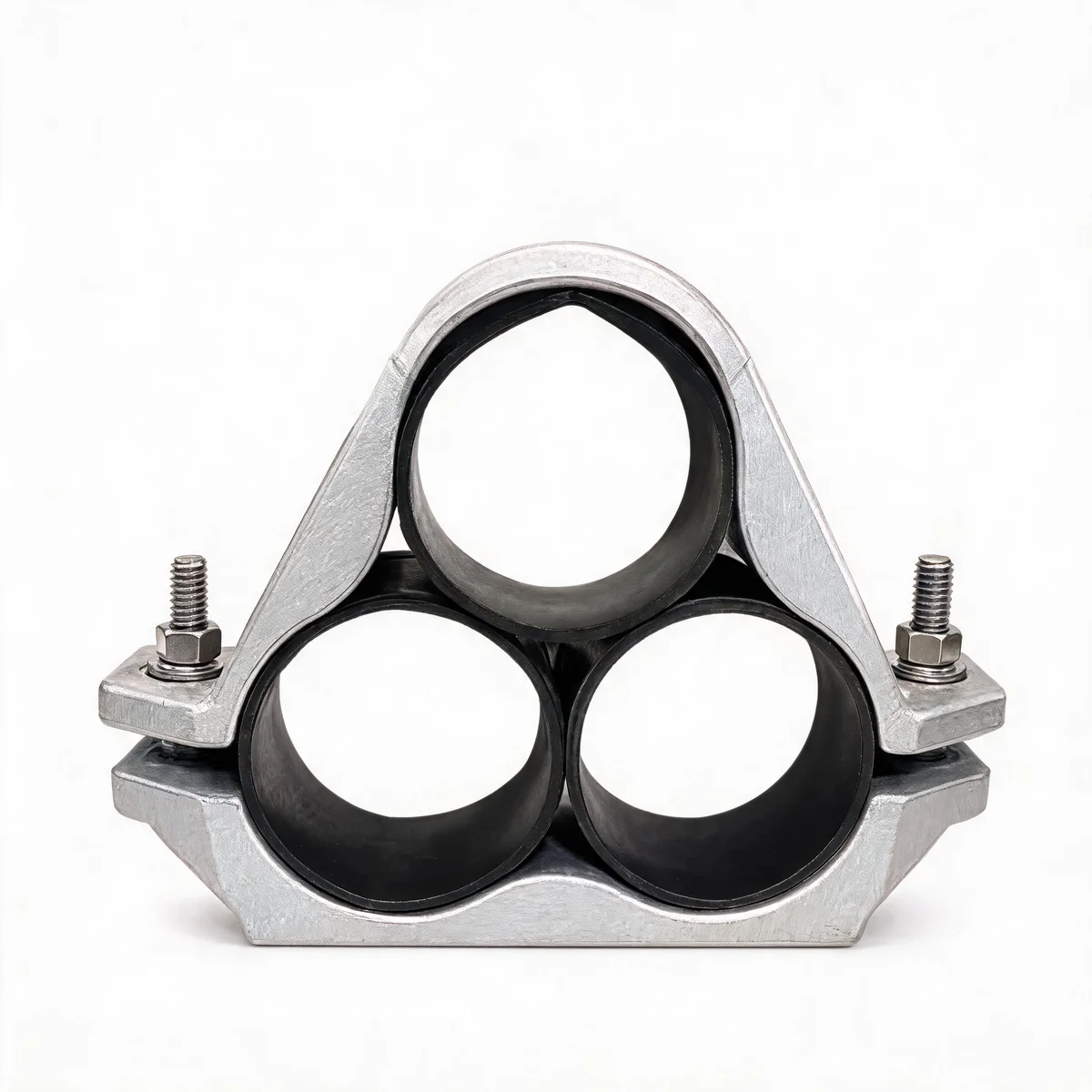

Cleat trefoil SS316 para tres cables unipolares de aerogenerador offshore
TC-316 · IEC 61914Cleat trefoil SS316

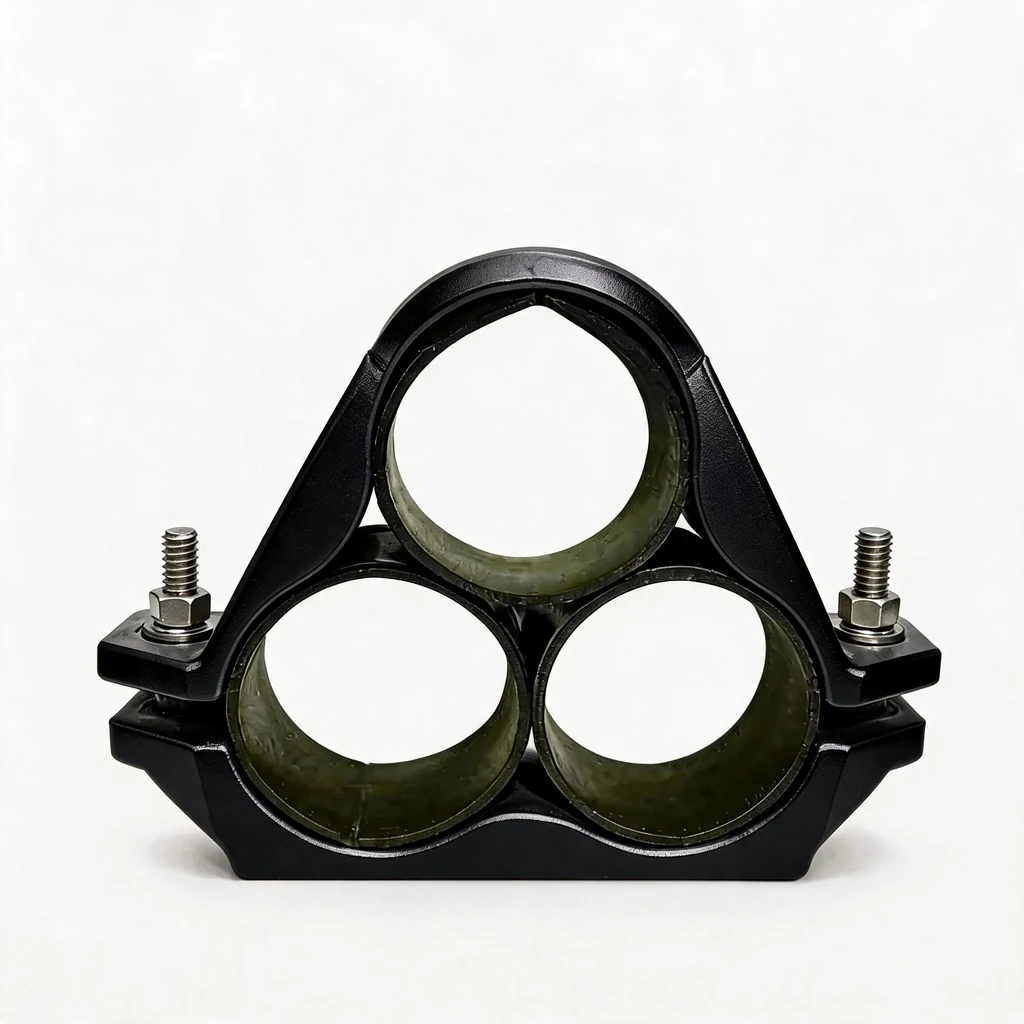

 Cleat trefoil de aluminio para tres cables unipolares de aerogenerador
TC-AL · IEC 61914Cleat trefoil de aluminio

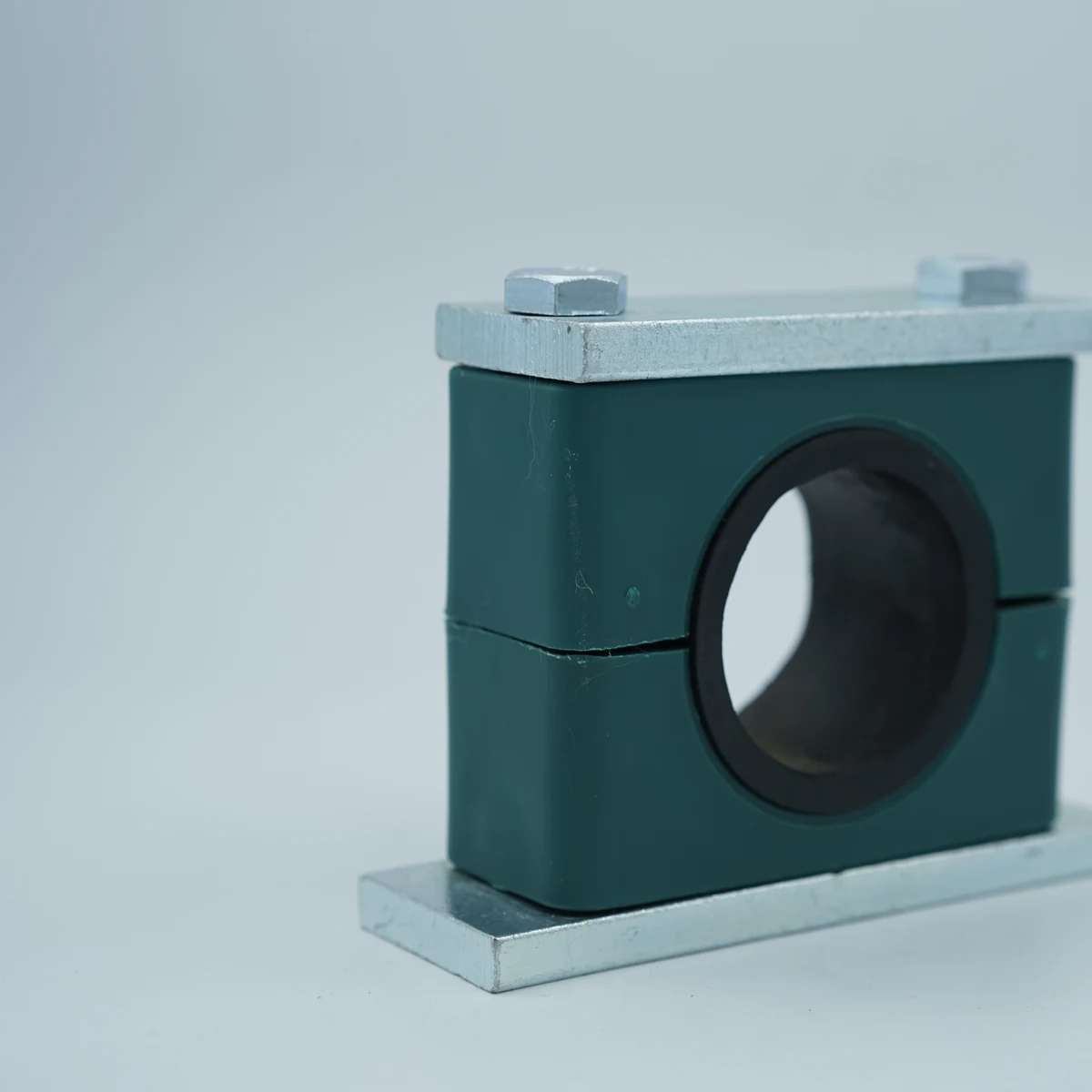

 Kit marino de abrazadera hidráulica DIN 3015 para aerogenerador
M-400 · DIN 3015Kit hidráulico marino DIN 3015

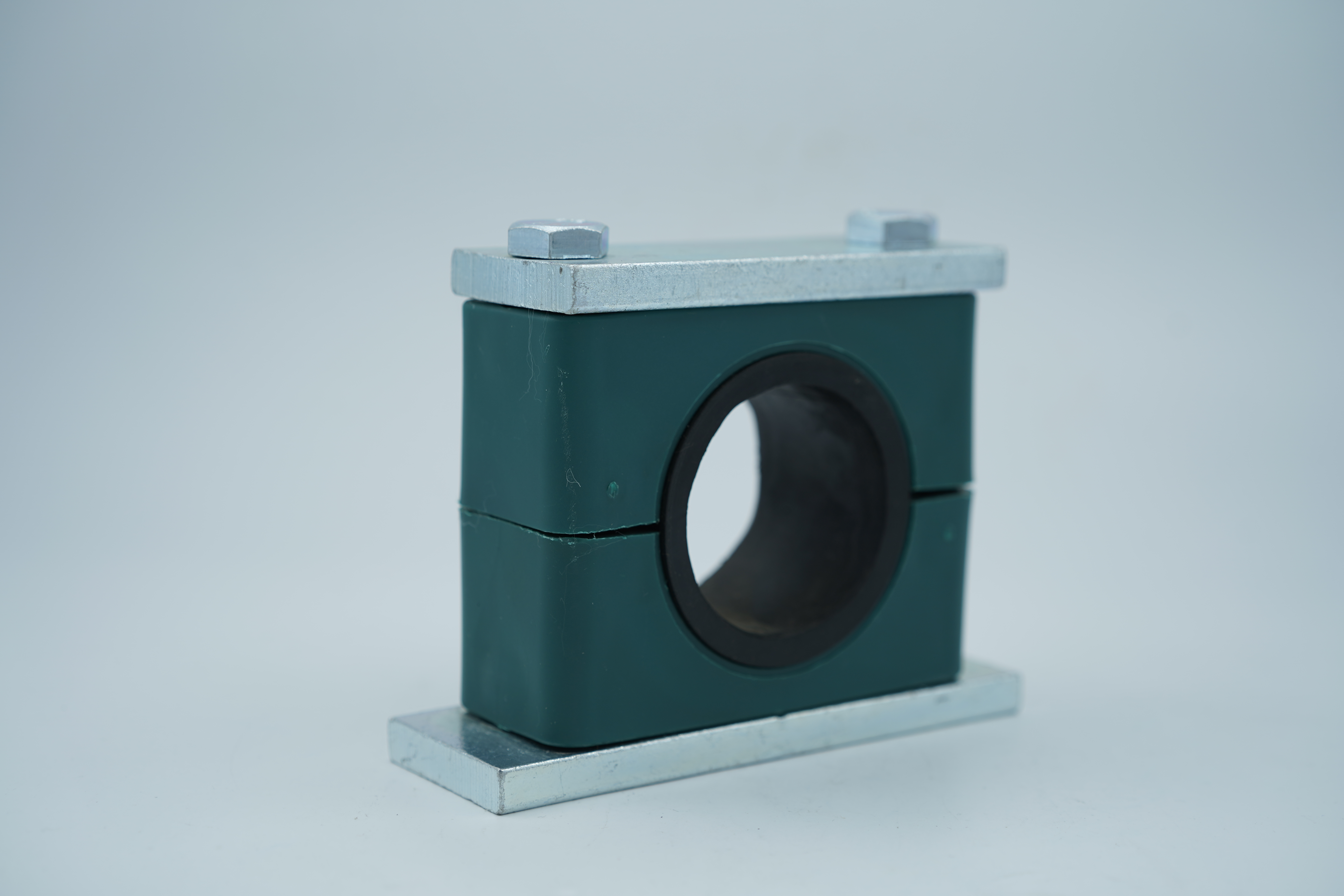

 Abrazadera pesada antivibratoria DIN 3015 con cuerpo PA66-GF y placas de acero
HS · Muestra realAbrazadera pesada antivibratoria

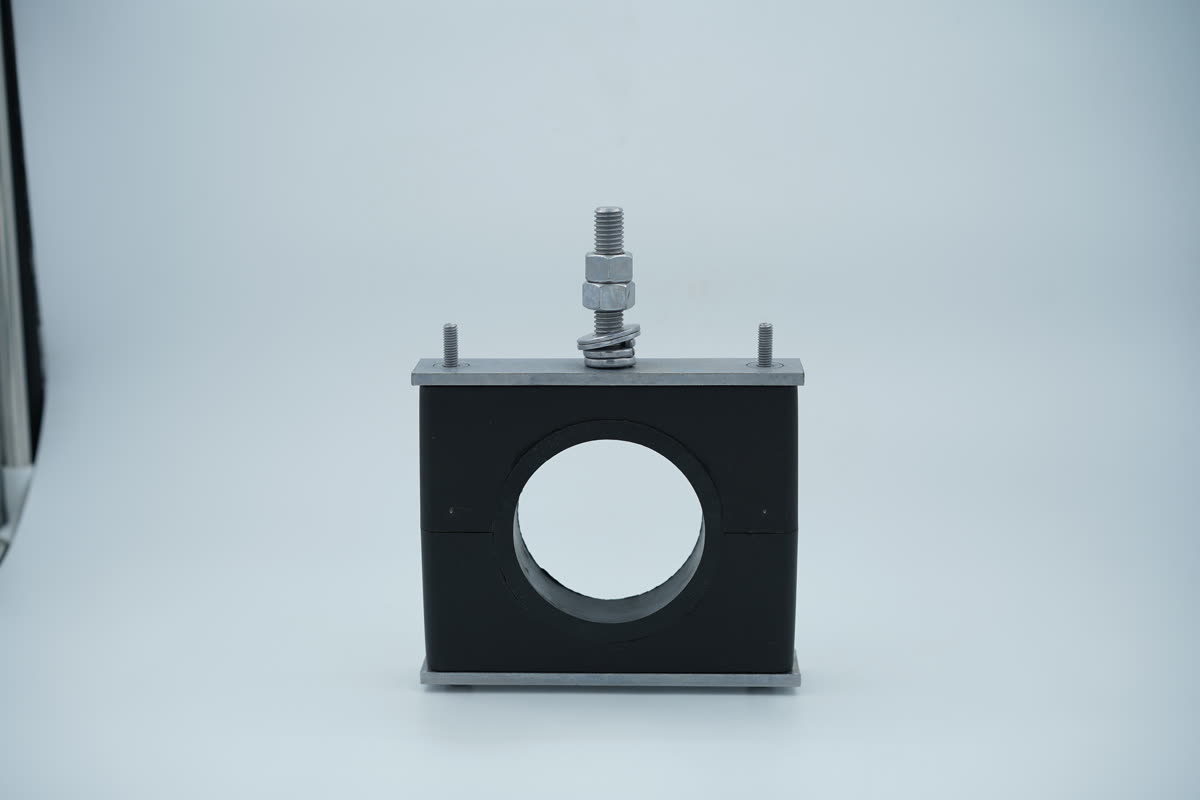

 Abrazadera pesada negra DIN 3015 con soporte de acero
HS-100 · PesadaAbrazadera pesada negra

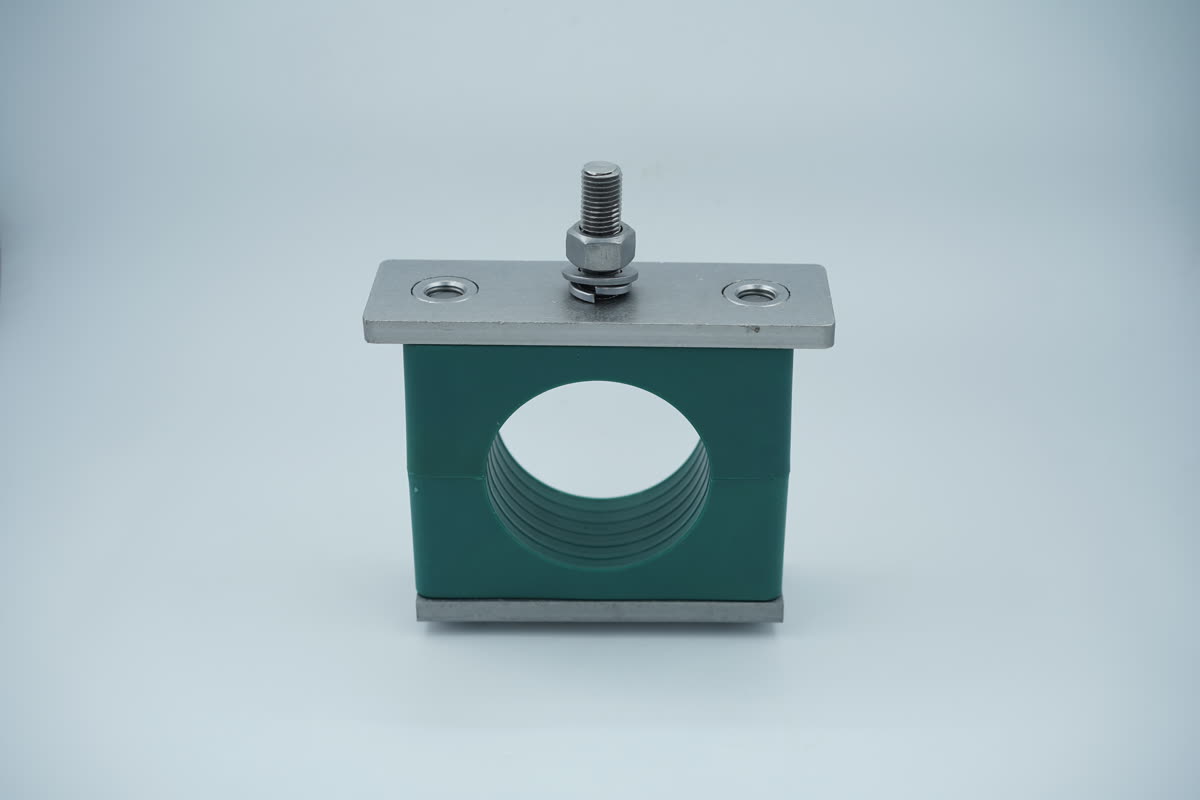

 Abrazadera pesada verde DIN 3015 con placa de cierre recubierta
HS · RecubiertaAbrazadera pesada verde

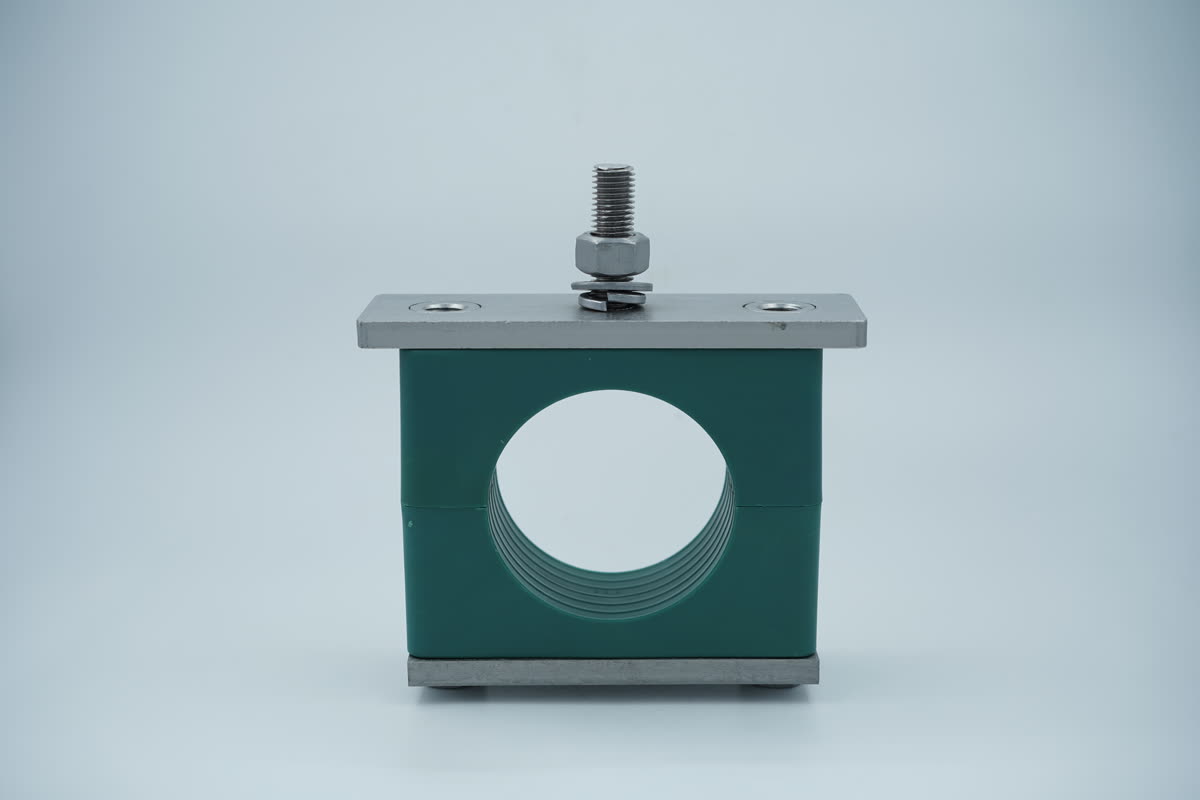

 Vista frontal de abrazadera pesada termoplástica
HS · PlásticoVista frontal termoplástica

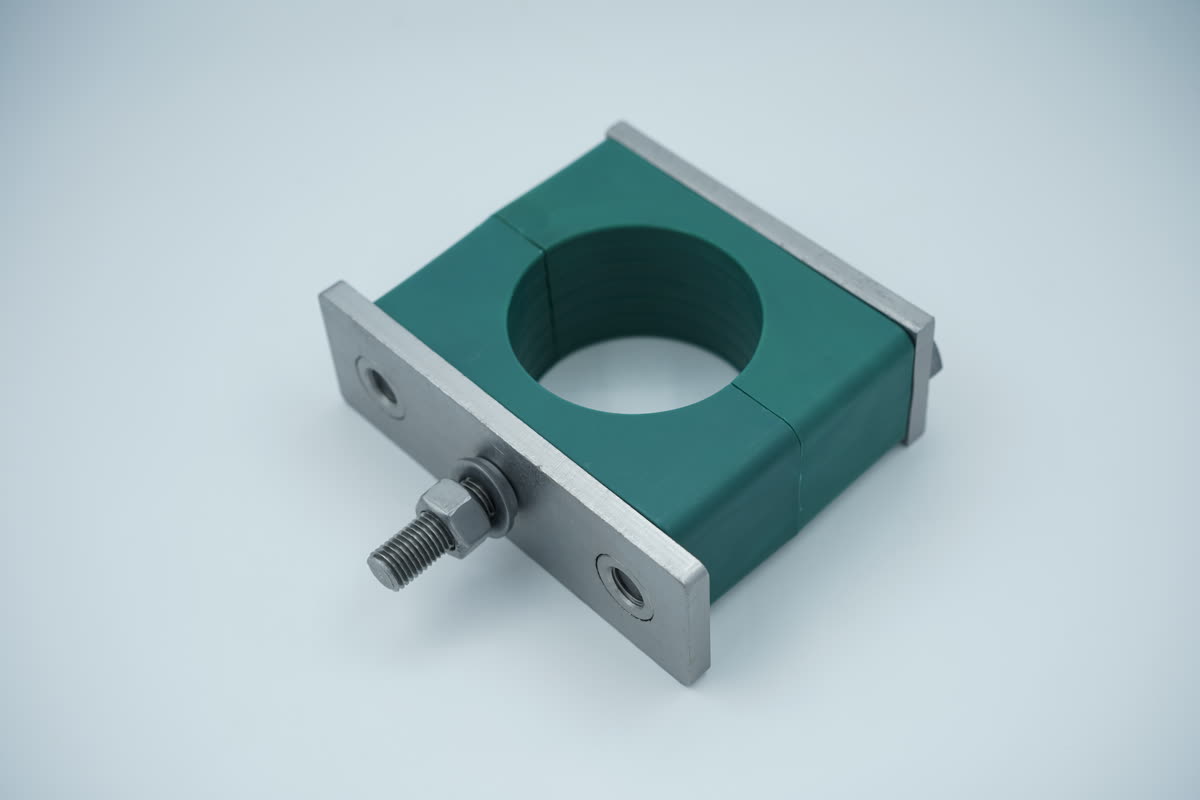

 Vista angular de abrazadera pesada termoplástica con soporte
HS · 45 gradosVista angular termoplástica

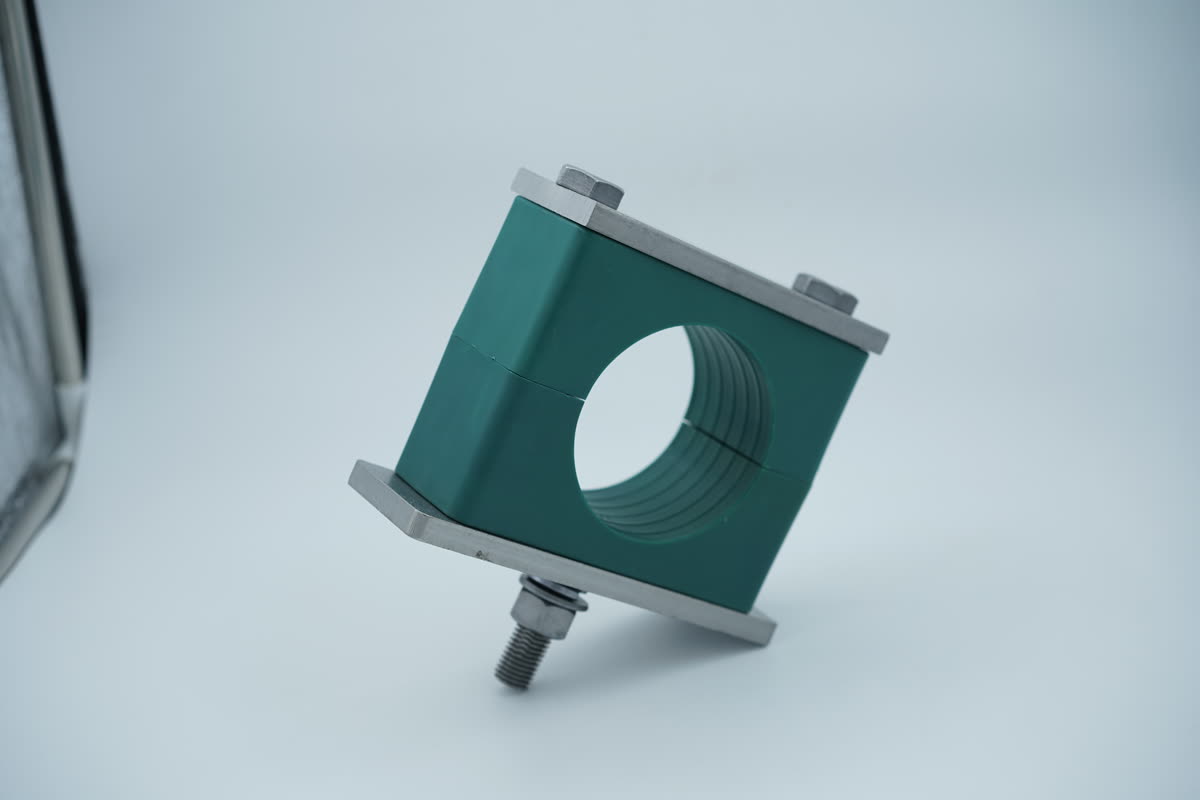

 Detalle a tres cuartos de abrazadera pesada termoplástica
HS · Vista 3/4Detalle de abrazadera pesada

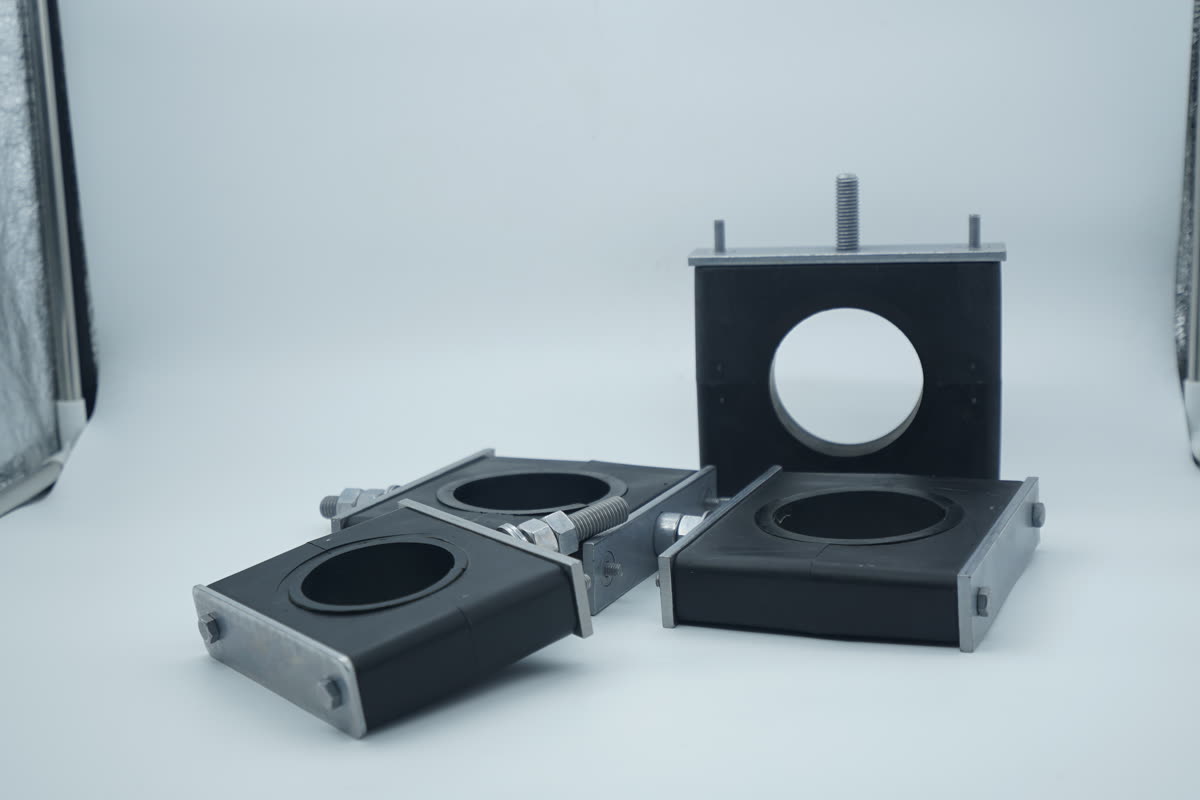

 Abrazadera doble DIN 3015 para líneas hidráulicas de aerogenerador
TS-200 · DobleAbrazadera hidráulica doble

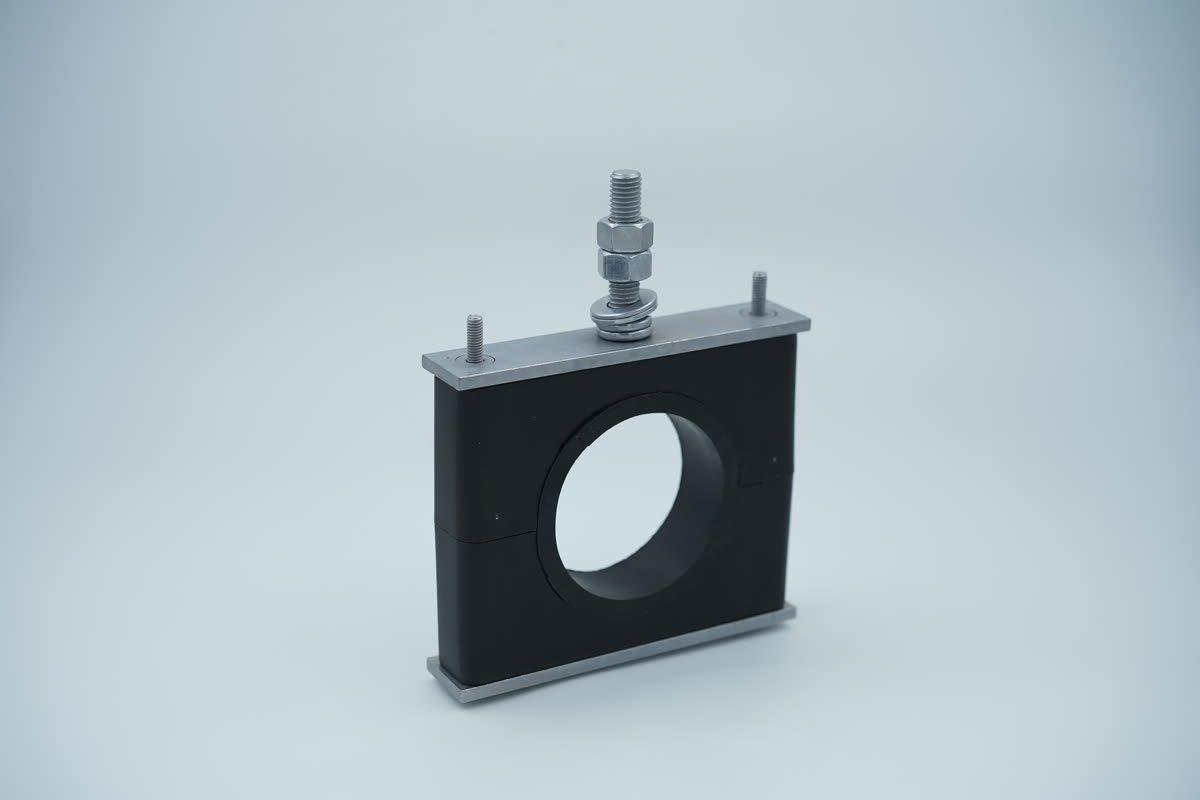

 Vista frontal de abrazadera ligera PA66 para líneas de control
LS-050 · LigeraVista frontal serie ligera

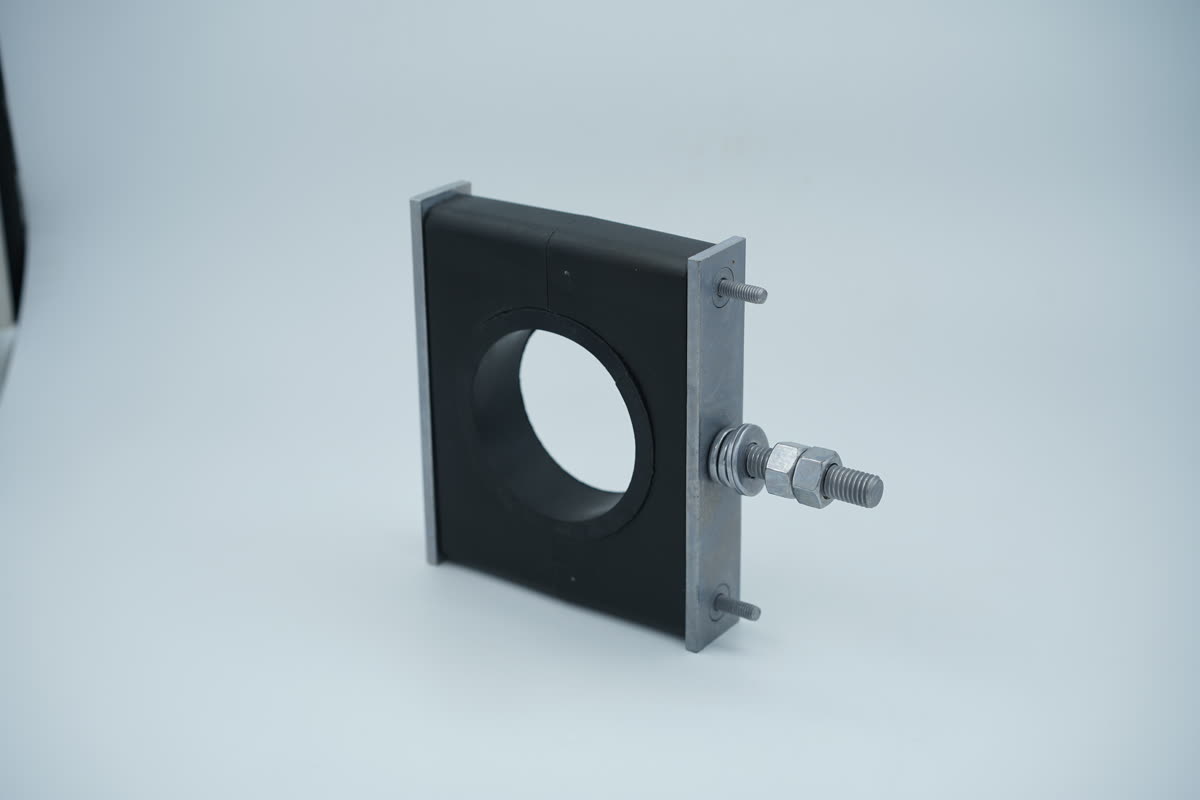

 Vista lateral de abrazadera ligera de perfil bajo
LS · LateralVista lateral serie ligera

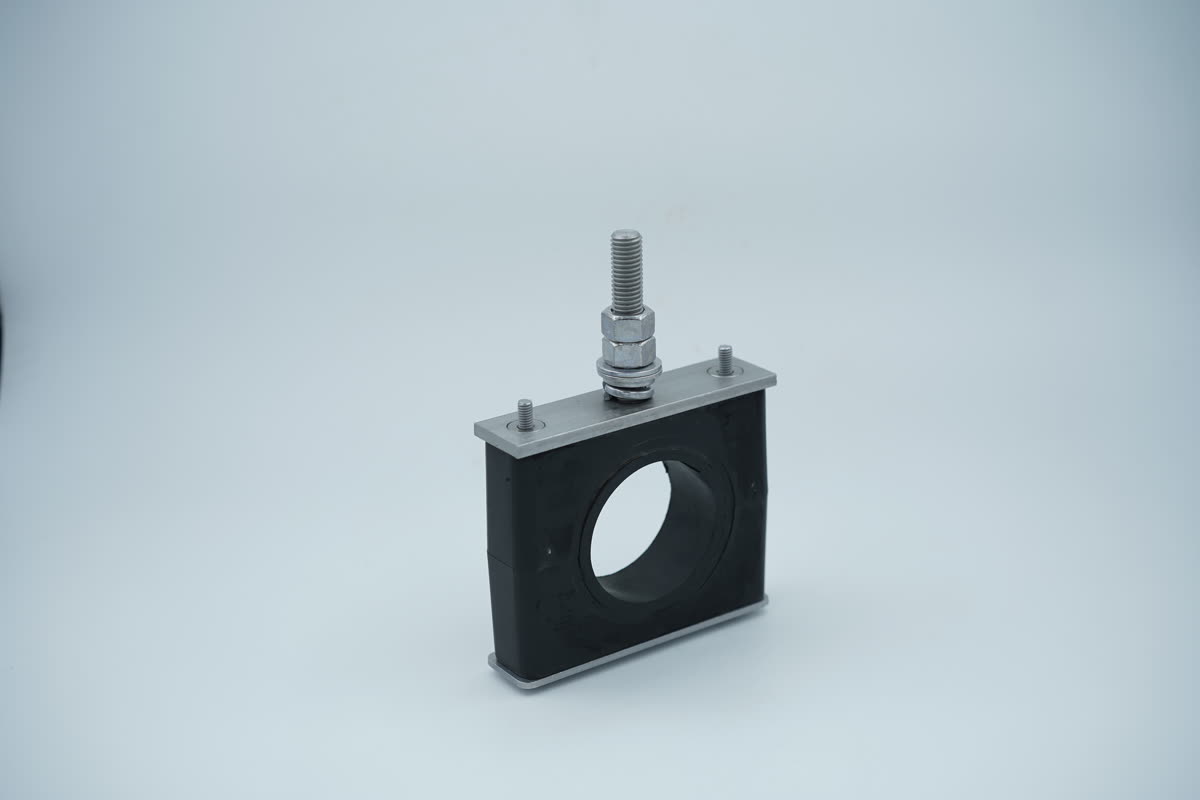

 Vista angular de abrazadera ligera mostrando el patrón de fijación
LS · ÁnguloVista angular serie ligera

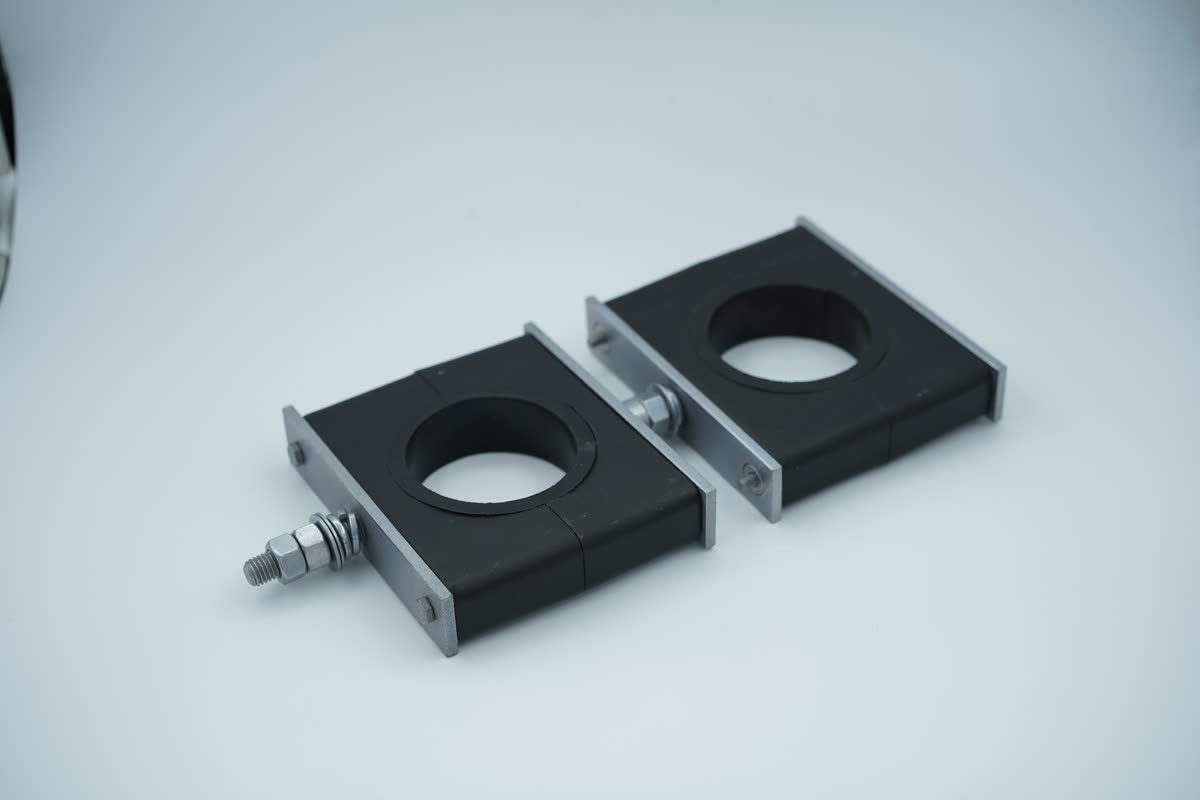

 Par de abrazaderas orientables para rutas especiales de aerogenerador
EQ · ParPar de abrazaderas orientables

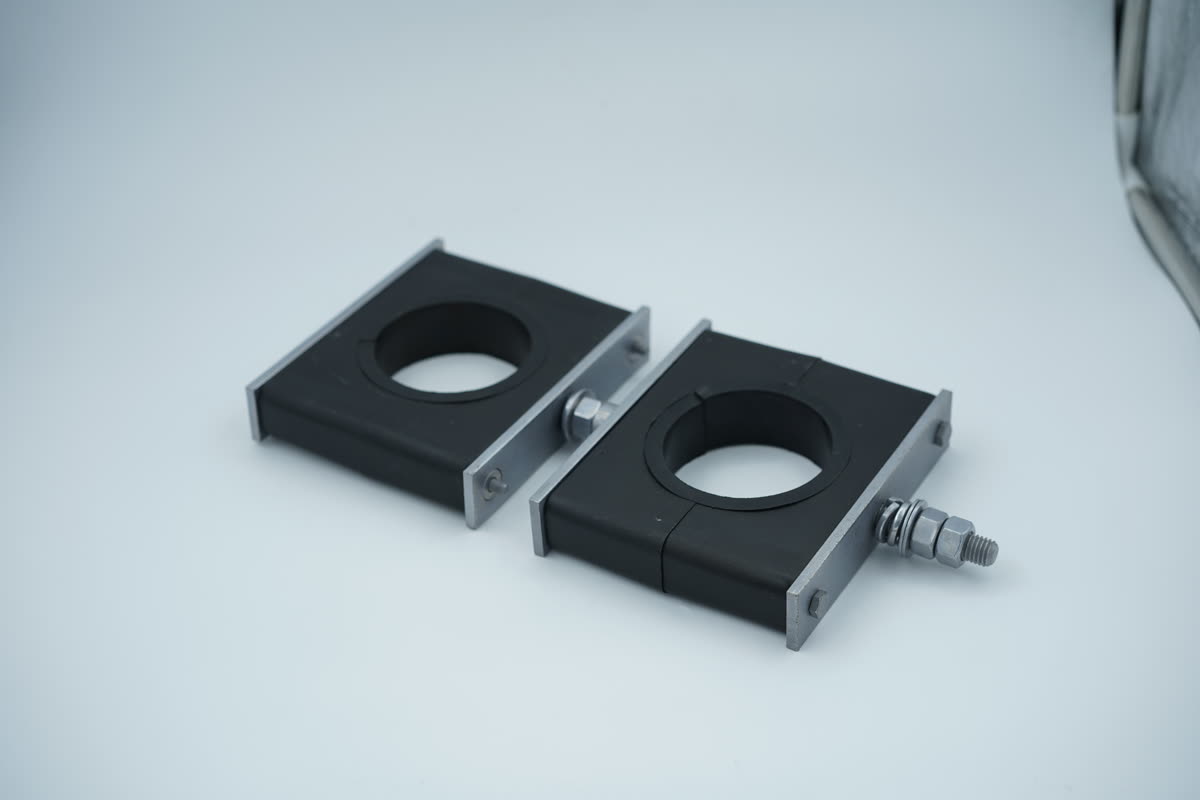

 Vista angular de abrazadera orientable con cavidad del inserto
EQ · ÁnguloVista angular orientable

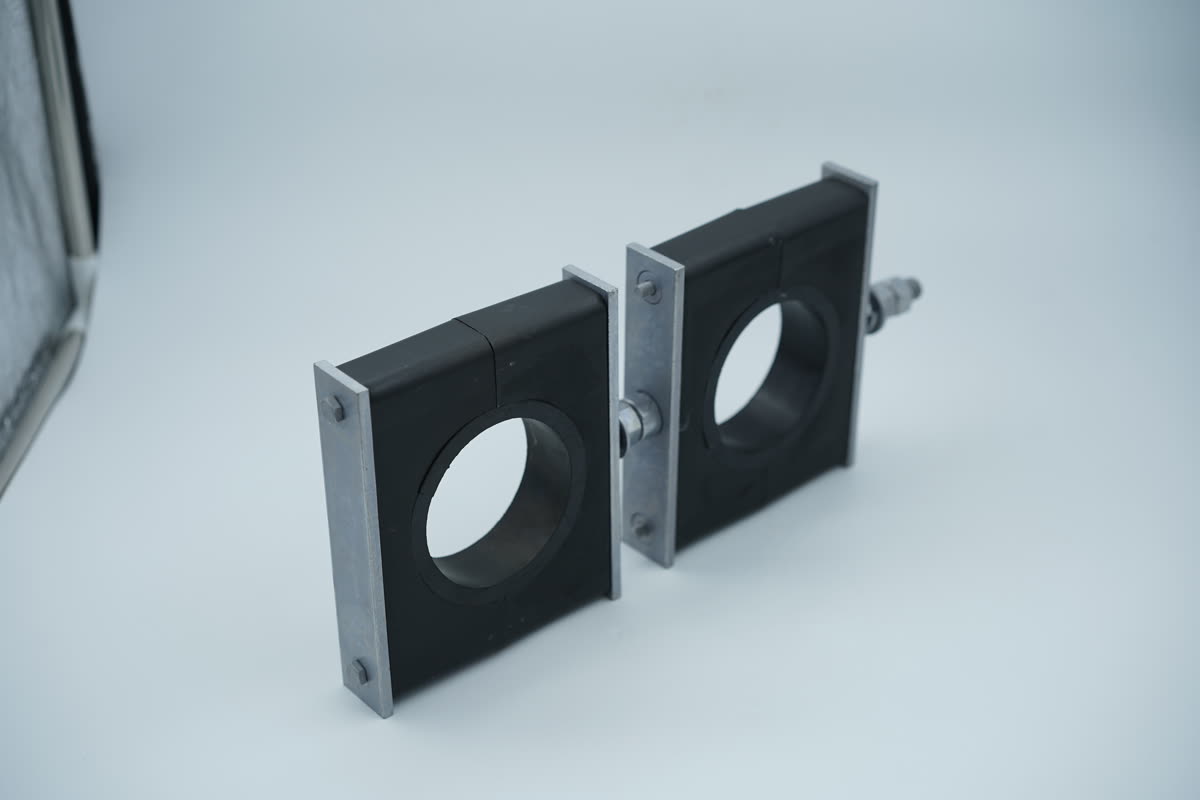

 Vista frontal de abrazadera orientable con soporte metálico
EQ · FrontalVista frontal orientable
WindEnergyClamps by Weique · Ingeniería guiada por la aplicación

Sistemas de abrazaderas para aerogeneradores.

ZONAS DE APLICACIÓN · DÓNDE VIVEN NUESTRAS ABRAZADERAS EN UN AEROGENERADOR

Condiciones de viento · datos de referencia

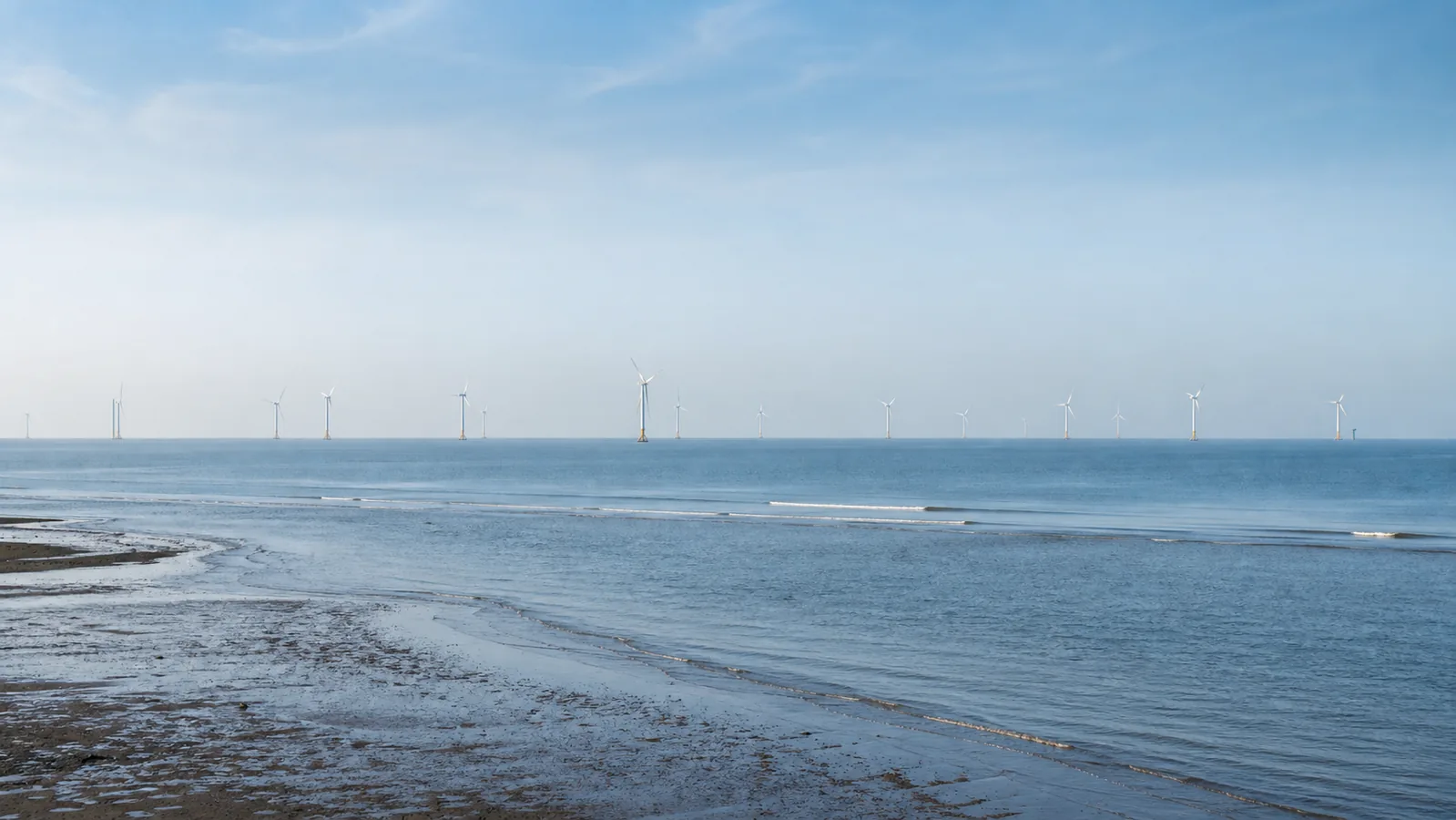

UbicaciónOffshore de Yancheng
Viento a 10 m11.0 m/s
Ráfaga15.2 m/s
Oleaje—
Potencia est.7.47 MW
Energía 24 h179 MWh
Por debajo de nominal · salida variable
Condiciones de referencia · costa de JiangsuOpen-Meteo · en vivo en el navegador
Datos de modelo Open-Meteo · curva indicativa · no usar para decisiones operativas o de ingeniería
ZONA A.01 · GÓNDOLA

Circuito de refrigeración de góndola

Los colectores de agua-glicol conectan las placas frías del generador, el convertidor y los intercambiadores de góndola. La temperatura, el espectro de vibración y la vida de diseño son datos del proyecto; el inserto, la separación y la tornillería DIN 3015 se seleccionan después de confirmarlos.

Rango de tuboØ 60.3 – 168.3 mm
Temperatura−40 / +110 °C
InsertoEPDM · Shore-A 70
CuerpoPA66-GF · UL94 V-0
SerieDIN 3015-1 · Pesada
Fijaciónhex métrico · cl. 8.8 · galv. en caliente
Base de diseñoDIN 3015-1 · IEC 61400-1
REF.CRUZ. → ver HS-100 · Serie pesada · guía DIN 3015-1
Base de proyecto terrestreProtección anticorrosiva estándar y revisión de temperatura específica del proyecto.
ZONA B.02 · TORRE

Hidráulica de torre

Los circuitos de pitch, freno de yaw y freno de rotor pueden llevar tuberías hidráulicas inoxidables por la torre. La presión, pulsación, longitud y holgura de movimiento son específicas del proyecto; las abrazaderas dobles y los soportes se definen con la lista real de líneas y la geometría de apoyo.

Rango de tuboØ 12 – 42 mm
PresiónPN 250 · valor nominal de diseño
MontajeSeparador · 30 / 60 mm
MaterialAISI 316L · PA66-GF
Base de diseñoDIN 3015-3 · PN-rated
SerieDIN 3015-3 · Separador
Fijaciónhex métrico · cl. 8.8 · galv. en caliente
REF.CRUZ. → ver SO-300 · Serie stand-off · guía DIN 3015-3
Base de proyecto terrestreProtección anticorrosiva estándar y revisión de temperatura específica del proyecto.
ZONA C.03 · BUJE

Conductos de pitch y yaw

Los circuitos hidráulicos de pitch dentro del buje giratorio llevan presión de acumulador cercana a 200 bar y experimentan excitación de paso de pala a 4–10 Hz en cada revolución. Las abrazaderas DIN 3015 aisladas y apiladas en serie aíslan los conductos de pitch de los cables de señal y evitan el desgaste por fretting bajo el ciclo de carga continua en marco giratorio.

Rango de tuboØ 6 – 38 mm
AislamientoPA66-GF · sin halógenos
SerieDIN 3015-2 · Doble
Fijaciónhex métrico · cl. 8.8 · cincado
Ref. de diseñoIEC 61400-1 ed.4
REF.CRUZ. → ver TS-200 · Serie doble · IEC 61400-1 ed.4
Base de proyecto terrestreProtección anticorrosiva estándar y revisión de temperatura específica del proyecto.
A.01Refrigeración de góndola — DIN 3015-1 Pesada.
B.02Hidráulica de torre — DIN 3015-3 Separador.
C.03Pitch / Yaw — DIN 3015-2 Doble.
ENV.El modo offshore añade requisitos de materiales marinos y protección anticorrosiva.
SELECCIONE APLICACIÓN
Y ENTORNO →
Enfoque producto
Vista del sistemaSistemas de abrazaderas eólicasAbrazaderas de tubería, cleats de cable y soportes organizados por zona de aerogenerador. Trefoil SS316Cleats offshore para cablesRetención trefoil en acero inoxidable marino para torre, pieza de transición y rutas expuestas. Trefoil aluminioCleats ligeros para cablesFijación trefoil de baja masa para rutas de cable en torre y parques eólicos onshore. Kit DIN 3015Kits marinos de abrazadera hidráulicaConjuntos completos con abrazadera, placa base, placa de cierre y tornillería A4. Transición offshoreFijación en J-tube y pieza de transiciónRequisitos de soporte para cables y tuberías en interfaces marinas severas. Soporte RFQRevisión de especificaciones y documentaciónApoyo en planos, materiales, recubrimientos y documentación para compra OEM.

MÉTRICAS CLAVE · SERIES, RANGO, TEMP., VIDA

M.01 — Series de producto
8series
Rango · HS / LS / TS / SO / TC / M / EQ
Base · DIN 3015 / IEC 61914
A medida · EQ a medida
M.02 — Rango de diámetro
Ø 6a273mm
Rango · Ø nominal de tubo
Pasos · 89 tamaños
Fuente · DIN 3015 / 1·2·3
M.03 — Temp. de servicio
−40a+120°C
Inserto · EPDM Shore-A 70
Cuerpo · PA66-GF / 316L
Base · especif. material
M.04 — Vida útil
25años
Base · vida de diseño IEC 61400-1
Alcance · objetivo de diseño
Nota · según norma

ESCENARIOS TÍPICOS · REQUIEREN VERIFICACIÓN DEL PROYECTO

ESCENARIO 01 · PIEZA DE TRANSICIÓN OFFSHORE Fijación hidráulica marina

La revisión típica cubre cuerpos 316L, tornillería A4, interfaces, drenaje, acceso y el paquete documental requerido para líneas hidráulicas de torre y pieza de transición.

Serie candidata · M-400 · AISI 316L
Confirmar · lista de líneas · corrosión · trazabilidad · duración de ensayo requerida
ESCENARIO 02 · RETROFIT O&M Sustitución según inspección

Sustitución de abrazaderas corroídas en líneas de torre de turbinas en servicio — dimensionado según inspección para aprovechar los taladros existentes.

Serie candidata · HS-100 · variante 316L
Confirmar · taladros existentes · OD · daño de recubrimiento · acceso
ESCENARIO 03 · ONSHORE COSTERO Líneas de refrigeración y control

Abrazaderas para circuito de refrigeración de góndola y aire de control en plataforma onshore multi-MW, entorno costero corrosivo.

Serie candidata · HS-100 · LS-050
Confirmar · temperatura · vibración · corrosión · diámetro
ESCENARIO 04 · CLIMA FRÍO Alimentación y retorno de pitch

Abrazaderas para impulsión y retorno hidráulico de pitch con paquete de materiales para clima frío de −40 °C, parques de altiplano.

Serie candidata · TS-200 · HS-100
Confirmar · temperatura mínima · inserto · ciclo de presión · carga de montaje
Son escenarios de selección, no referencias de clientes ni prueba de entrega. Los planos, certificados e informes se facilitan únicamente cuando aplican a la configuración ofertada. Enviar datos del proyecto →
Herramienta de ingeniería
¿No está seguro de qué serie de abrazadera necesita?

Indique el diámetro de tubo, la zona de la turbina y el nivel de vibración — obtenga una recomendación de serie, inserto, cuerpo, tornillo y par en segundos.

Abrir selector de abrazaderas →
